Die Anlage soll aus folgenden Bauteilen bestehen:
|
6 Kollektoren mit einer Bruttokollektorfläche
von 15,7 m² |
|
Pufferspeicher mit einem Fassungsvermögen von
1000 Litern |
|
Ratiofresh-Anlage, die
das Trinkwasser mit einem externen Wärmetauscher erhitzt (es wird nur das
Wasser erhitzt, das momentan gebraucht wird und steht deshalb nicht so lange im
Speicher).
Damit ist die Anlage hygienisch unbedenklicher, als die alte Anlage. |
|
(Anlagenprinzip) |
|
|
|
Schaubild für die Pausenhalle, das die
Temperaturverläufe in der Anlage darstellt, den Ertrag und die CO2-Einsparung
anzeigt und die Technologie der Anlage verdeutlicht. Weiterhin wird der
Warmwasserverbrauch und die Nachheizmenge angezeigt. Damit können wir
jederzeit ermitteln, wie hoch die Deckungsrate (Solarertrag im Verhältnis
zum gesamten Energiebedarf für die Warmwasserbereitung) unserer liegt. |
|
|
|
|
|

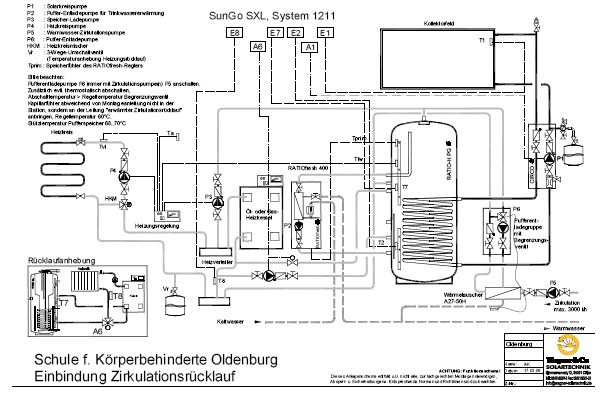

Installationsschema der Anlage zur
Heizungsanbindung
Wegen des großen Warmwasserzirkulationskreises ist für die Zirkulation ein
eigener Wärmetauscher erforderlich. Dieser hält eine konstante Temperatur
von ca. 60° C aufrecht, während dann die Ratiofrsh-Anlage nur das Wasser
erwärmt, was gerade gezapft wird. |
|
